機型特點

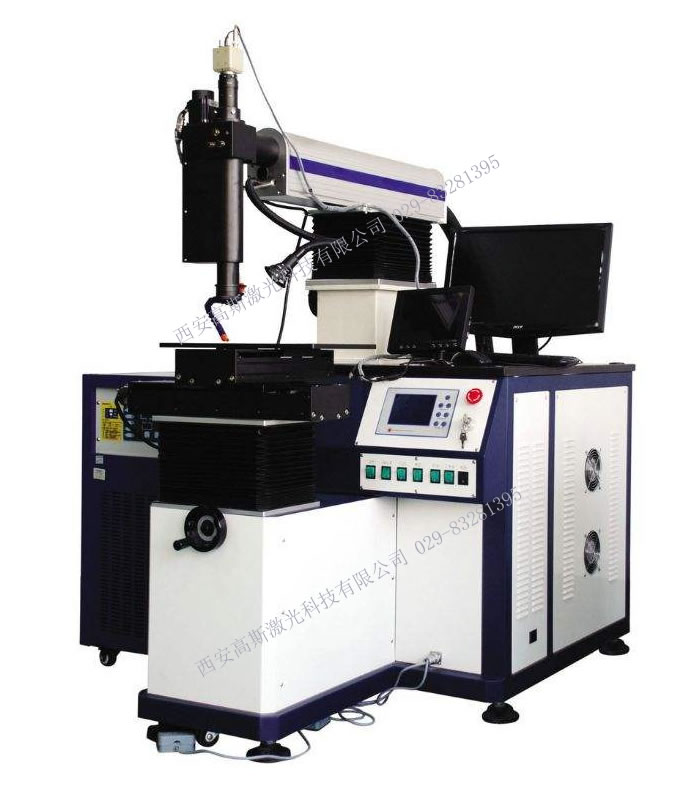

GSS-HJ系列自動化激光焊接機采用英國進口雙燈陶瓷反射腔體,功率強大、脈沖可編程和智能化系統管理。工作臺Z軸可電動上下移動對焦,工業PC機控制。配置標準分離式X/Y二維自動移動工作臺。另可選旋轉夾具(φ80mm或φ125mm可選)。監控系統采用顯微鏡、紅光、CCD。配外置冷卻系統。
主要優點:
1. 采用英國進口陶瓷聚光腔腔體,耐腐蝕,耐高溫,腔體壽命8-10年.
2. 激光頭可旋轉360°;
3. 光點大小電動調節。
4. 工作臺可電動二維移動。
適用材料和行業應用
適用于水壺、真空杯、不銹鋼碗、傳感器、鎢絲、大功率二極管(三極管)、鋁合金、筆記本電腦外殼、手機電池、門把手、模具、電器配件、濾清器、油嘴、不銹鋼制品、高爾夫球頭、鋅合金工藝品等焊接。
可焊接圖形有:點、直線、圓、方形或由AUTOCAD軟件繪制的任意平面圖形。
技術參數
機型 | GSS-HJ |
激光波長 | 1064nm |
額定激光輸出功率 | 200W-600W |
光點調節范圍 | 0.1-3.0mm |
光點大小 | 0.2-3.0mm |
脈沖寬度 | ≤20ms |
脈沖頻率 | ≤100Hz |
激光晶體 | Nd:YAG脈沖 |
瞄準定位方式 | CCD監視系統(選配) |
工作臺數控系統 | PLC或PC |
工作臺行程 | 200*200mm至1200*1200mm(可選) |
定位精度 | 0.02mm |
重復定位精度 | ±0.01mm |
電力需求 | 380V/三相/50Hz/60A |
主機耗電功率 | 9KW |
冷卻方式 | 水冷 |
