Nd-YAG laser, actively Q-switched ．cf ．fpw

該模型為 RP Fiber Powr軟件模擬體激光器的實例。隨著激光器內晶體被持續不斷的端面泵浦,通過晶體的光束半徑近似常量。在現有情況下,高斯光束的瑞麗長度為215mm,光束半徑為200um,為晶體長度的十倍,滿足設定條件。

當泵浦光束略微傾斜,不再軸對稱。因此,需要采用矩形結構,而非環形結構模型。選擇合適的分辨率,足以滿足高斯光束的完整采樣。

動態模擬分兩步。首先模擬泵浦相位,Q調制抑制激光的產生。此階段可在一較長的時間范圍內,需要幾秒鐘。其次,模擬調Q脈沖的產生。此階段僅需較短的時間范圍(可自動選擇),普通電腦計算僅需零點幾秒鐘。

需指出,Q調制的調制時間有限。為了實現無限快速調制,在諧振腔內往返時間段內,調制具有多段分布。(表明存在多縱模)

下圖所示為:

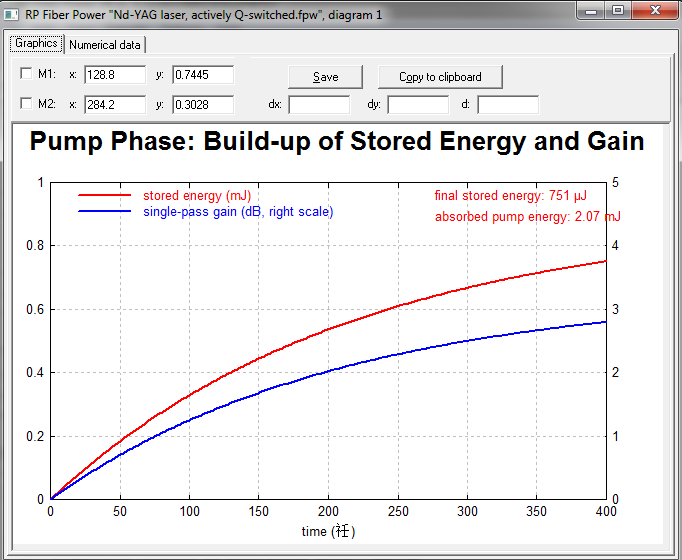

圖1為脈沖相位中能量的存儲及信號增益。由于熒光效應輻射能量的增加,增益曲率降低。

圖2為泵浦相位后,晶體中釹離子激勵橫向分布。這也反映了泵浦光束的形狀。

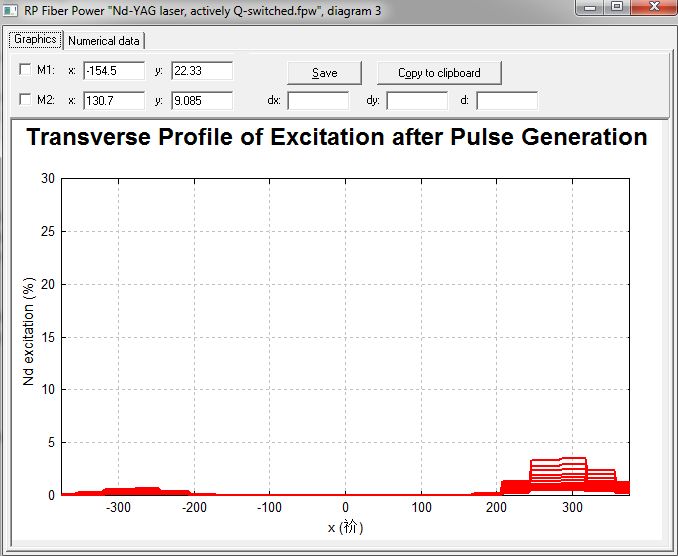

圖3為脈沖產生后,釹離子激發的橫向分布。由于信號光相比泵浦光能量較小,泵浦光非對稱分布,部分激勵仍主要位于右側。

圖4為輸出功率的變化及脈沖產生過程中的增益。圖中也顯示了脈沖能量、峰值功率等相關參數。

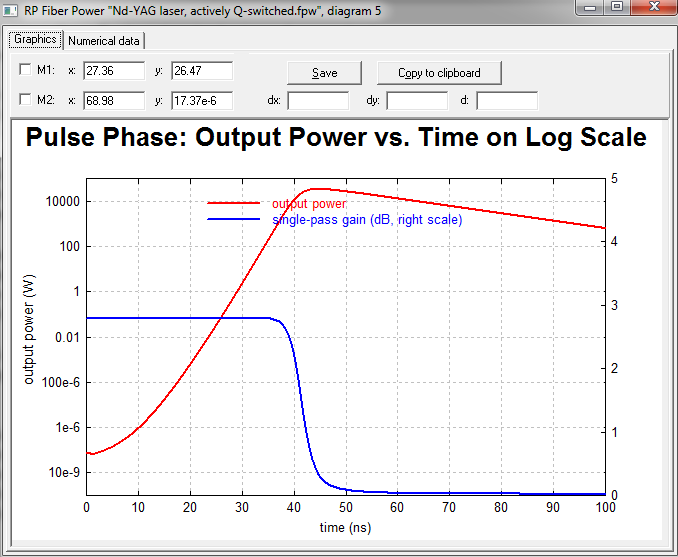

圖5為對數坐標軸下,輸出功率及增益的變化?？梢?初始由自發輻射產生較低輻射功率,經歷數階放大之后,激光功率呈指數方式增長。

Nd-YAG laser, actively Q-switched ．cf ．fpw包含用戶自定義項,可靈活編輯輸入?yún)⒘?。以下范例與本實例相似。
